Raf statik analizi hakkında bilmeniz gereken her şey
Raf statik analizi; depo ve üretim tesislerindeki raf sistemlerinin güvenli yük taşıma kapasitesini, deprem etkileri altındaki davranışını, bağlantı ve ankraj yeterliliğini mühendislik hesaplarıyla ortaya koyan çalışmadır. Bu sayfada raf statik analizinin ne olduğunu, neden gerektiğini, hangi standartlara göre ve nasıl yapıldığını, raporda neler bulunması gerektiğini ve teklif için hangi bilgileri hazırlamanız gerektiğini tek yerde topladık.
İçindekiler
- Raf statik analizi nedir?
- Raf statik analizi neden gereklidir?
- Hangi raf sistemlerine yapılır?
- EN 15512 ve ilgili standartlar
- Raf statik analizi nasıl yapılır?
- Deprem etkileri ve sismik değerlendirme
- Raf statik analiz raporunda neler bulunur?
- Ne zaman yapılmalı, ne zaman yenilenmeli?
- Raf statik analizi fiyatı neye göre belirlenir?
- Doğru hizmet sağlayıcıyı nasıl seçersiniz?
- Sık sorulan sorular
Raf statik analizi nedir?
Raf statik analizi; ayak profilleri, traversler, çapraz bağlantılar, taban plakaları, ankrajlar ve bağlantı elemanlarından oluşan taşıyıcı sistemin, öngörülen yükler altında nasıl davrandığının hesaplanmasıdır. Analiz sonunda her kat ve gözde güvenle depolanabilecek azami yük, sistemin yatay yüklere karşı direnci ve kritik bileşenler belirlenir.
Analiz, "bu raf şu kadar taşır" şeklindeki tek satırlık bir bilgiden fazlasıdır. Dengesiz yerleşim, palet yerleştirme sırasında oluşan etkiler, montaj kusurları, narin ayaklarda burkulma, bağlantıların rijitliği ve deprem sırasında oluşan yatay kuvvetler birlikte değerlendirilir. Statik analizi yapılmamış bir rafın gerçek güvenli yük sınırı bilinmez; bu da rafın farkında olmadan kapasitesinin üzerinde kullanılması riskini doğurur.
Uygulamada "raf statik hesabı", "depo rafı statik analizi" veya "palet rafı statik analizi" olarak da anılan bu çalışmanın çıktısı, sorumlu mühendis tarafından imzalanan raf statik analiz raporudur.
Raf statik analizi neden gereklidir?
Raf sistemleri, çoğu zaman tonlarca yükü insanların ve forkliftlerin çalıştığı alanların hemen üzerinde taşır. Taşıma sınırı bilinmeyen bir raf; aşırı yükleme, darbe hasarı veya deprem gibi bir etkiyle zincirleme göçebilir. Statik analiz bu riski ölçülebilir hale getirir.
İş sağlığı ve güvenliği açısından analiz şu yükümlülüklerle doğrudan ilişkilidir:
- 6331 sayılı İş Sağlığı ve Güvenliği Kanunu, işverene risk değerlendirmesi yapma ve riskleri önlemeye yönelik tedbirleri alma yükümlülüğü getirir.
- İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği, iş ekipmanlarının güvenli kullanımını ve kontrollerini düzenler.
- Türkiye Bina Deprem Yönetmeliği (TBDY 2018), deprem etkilerinin belirlenmesinde kullanılan yaklaşımı tanımlar.
Raf statik analiz raporu, bu yükümlülüklerin raf sistemleri açısından yerine getirilmesini destekleyen mühendislik dayanağıdır: rafların taşıma sınırlarını belgeler, alınacak önlemleri somutlaştırır ve periyodik kontrollere referans oluşturur. Tesisinize özgü yasal yükümlülükler için İSG uzmanınıza, sigorta poliçenizin beklentileri için sigorta şirketinize danışmanızı öneririz. Konunun ayrıntısını raf statik analizi neden gerekli yazımızda anlatıyoruz.

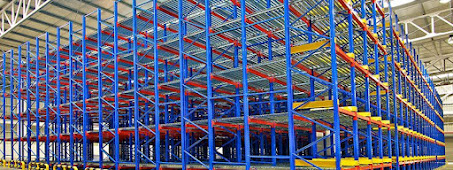

Hangi raf sistemlerine yapılır?
Statik analiz, yük taşıyan her depolama sistemi için değerlendirilmelidir. En sık çalışılan sistemler şunlardır:
- Ayarlanabilir palet rafları (selektif palet rafı, dar koridor raflar)
- Drive-in ve drive-through raf sistemleri
- Konsol (cantilever) raflar
- Mezzanine ve asma kat platformları
- Orta ve ağır yük rafları, raf destekli yapılar
Yeni sistemlerde analiz tasarım aşamasında yapılır; profil seçimi, kat yükleri ve ankraj düzeni baştan doğru belirlenir. Mevcut sistemlerde ise sahadaki gerçek geometri, montaj durumu ve hasarlar da hesaba katılır. Üreticisi veya belgesi bilinmeyen raflar için yerinde ölçüm ve malzeme kabulleri ayrıca önem kazanır. Raf seçenekleri için raf sistemleri sayfamıza bakabilirsiniz.
EN 15512 ve ilgili standartlar
Raf sistemlerine ilişkin Avrupa standartları birbirini tamamlar ve Türkiye'de TS EN olarak yayımlanmıştır:
- EN 15512: Ayarlanabilir çelik palet raf sistemlerinin yapısal tasarım esasları
- EN 15620: Toleranslar, deformasyonlar ve açıklıklar
- EN 15629: Depolama ekipmanının spesifikasyonu
- EN 15635: Depolama ekipmanının kullanımı ve bakımı, hasar değerlendirmesi ve periyodik kontroller
- EN 16681: Palet raf sistemlerinin sismik tasarımı
EN 15512 sınır durumlar yöntemine dayanır: rafın hem göçmeye karşı yeterli dayanıma sahip olması hem de kullanım sırasında aşırı sehim veya ötelenme yapmaması kontrol edilir. Yükler ve dayanımlar kısmi güvenlik katsayılarıyla değerlendirilir. Ayrıntılar için EN 15512 standardı yazımıza göz atabilirsiniz.
Raf statik analizi nasıl yapılır?
Bir raf statik analizi genel hatlarıyla şu aşamalardan geçer:
- Yerinde keşif: raf geometrisinin ölçülmesi; profillerin, bağlantıların, ankrajların ve mevcut hasarın kayıt altına alınması.
- Malzeme bilgilerinin belirlenmesi: üretici belgeleri ve malzeme sertifikalarının incelenmesi, eksik bilgiler için kabullerin netleştirilmesi.
- Yük senaryolarının tanımlanması: palet ölçü ve ağırlıkları, kat yükleri, dengesiz yerleşim ve yerleştirme etkileri.
- Yapısal modelleme: iç kuvvetlerin, şekil değiştirmelerin ve burkulma davranışının hesaplanması.
- Sismik değerlendirme: tesis konumuna özgü yer hareketi parametreleriyle yatay yük kontrolleri.
- Bağlantı ve ankraj kontrolleri: travers bağlantıları, taban plakaları, ankrajlar ve beton zemin.
- Raporlama: sonuçların, kullanım sınırlarının ve önerilerin imzalı raporda derlenmesi.
Süre; sistemin büyüklüğüne, raf tiplerinin çeşitliliğine, belge durumuna ve sismik değerlendirme kapsamına göre projeden projeye değişir. Her adımın ayrıntısı raf statik analizi nasıl yapılır yazımızda.
Deprem etkileri ve sismik değerlendirme
Türkiye'de raf sistemlerinin yalnızca düşey yüklere göre değil, yatay deprem kuvvetlerine göre de değerlendirilmesi gerekir. 2019'dan bu yana eski bölge esaslı deprem haritası yerine AFAD Türkiye Deprem Tehlike Haritası kullanılmaktadır. Bu haritadan tesisin koordinatına göre SDS ve SD1 gibi tasarım spektral ivme parametreleri elde edilir; zemin sınıfı da bu değerleri etkiler.
TBDY 2018'de tanımlanan DD-1, DD-2, DD-3 ve DD-4, bölgeleri değil, farklı aşılma olasılıklarına sahip deprem yer hareketi düzeylerini ifade eder. Değerlendirmede hangi düzeyin esas alındığı raporda belirtilir. Raf sistemlerine özgü sismik davranış için EN 16681 referans alınır.
Deprem güvenliği için uygulamada öne çıkan önlemler:
- Raf ayaklarının hesaba uygun ankrajlarla zemine sabitlenmesi
- Çerçeve çaprazlarının ve sırt bağlantılarının eksiksiz olması
- Ağır yüklerin alt katlarda tutulması ve kat yükü sınırlarına uyulması
- Gerekli yerlerde palet düşmesini önleyici elemanların kullanılması
- Deprem sonrası raflar kullanılmadan önce kontrol yapılması
Bu konuyu deprem riski ve raf güvenliği ile raf ankrajı ve zemin güvenliği yazılarımızda ayrıca ele alıyoruz.
Raf statik analiz raporunda neler bulunur?
Profesyonel bir raf statik analiz raporunda genellikle şunlar yer alır:
- Raf sisteminin çizimleri ve yerleşim planı
- Malzeme bilgileri ve hesapta kullanılan kabuller
- İncelenen yük senaryoları ve yük kombinasyonları
- Her kat ve göz için izin verilen azami yükler
- Sismik değerlendirmede kullanılan parametreler ve sonuçlar
- Bağlantı, taban plakası ve ankraj kontrolleri
- Yük kapasite levhası bilgileri
- Mühendislik yorumları, öneriler ve sorumlu mühendis imzası
Raporda belirlenen değerlerle hazırlanan yük kapasite levhaları raflara asılmalı ve personel bu sınırlar konusunda bilgilendirilmelidir. Bir katalogdan okunmuş standart yük tablosu ya da yalnızca kat yükü hesabı içeren bir belge; tesisinize özgü sismik değerlendirme, bağlantı ve ankraj kontrollerini içeren bir analizin yerine geçmez.
Ne zaman yapılmalı, ne zaman yenilenmeli?
Raf statik analizi için en doğru zaman yeni sistemin tasarım aşamasıdır. Mevcut sistemlerde ise şu durumlarda analiz yapılması veya mevcut analizin gözden geçirilmesi gerekir:
- Belgesi olmayan ya da üreticisi bilinmeyen raflar
- Kat yüksekliklerinin değiştirilmesi, kat eklenmesi veya çıkarılması
- Daha ağır paletlere veya farklı palet tiplerine geçilmesi
- Raf sisteminin taşınması, büyütülmesi veya yeniden yerleşimi
- Ciddi darbe hasarı ya da deprem sonrası tespitler
Analizden bağımsız olarak raf sistemi kullanım boyunca düzenli kontrol edilmelidir. EN 15635; depolama ekipmanı güvenliğinden sorumlu kişinin (PRSES) belirlenmesini, düzenli görsel kontrolleri ve on iki ayı aşmayan aralıklarla uzman kontrolünü önerir. Ayrıntılar için periyodik kontrol ve muayene yazımıza ve PRSES eğitimi sayfamıza bakabilirsiniz.
Raf statik analizi fiyatı neye göre belirlenir?
Raf statik analizinin fiyatı projeye özeldir ve keşif bilgileri netleştikten sonra teklif olarak iletilir. Başlıca etkenler şunlardır:
- Raf tipi, yükseklik ve kat sayısı
- Sistemin büyüklüğü ve tekrar eden modül sayısı
- Mevcut çizim ve belgelerin durumu
- Saha keşfi ve ölçüm ihtiyacı
- Sismik değerlendirmenin, ankraj ve zemin incelemesinin kapsamı
- Rapor kapsamı ve tesis konumu
Teklif sürecini hızlandırmak için raf tipi ve üreticisi, ana ölçüler, kat yükleri, palet ölçü ve ağırlıkları, yerleşim planı, güncel fotoğraflar ve tesis adresini hazırlamanız yeterlidir. Ayrıntılar maliyet faktörleri yazımızda. Fiyat için aşağıdaki formdan teklif alın.
Doğru hizmet sağlayıcıyı nasıl seçersiniz?
Raf statik analizi; raf sistemlerinin yapısal davranışını bilen, EN 15512 ve ilgili standartlara hâkim, yapısal analiz yazılımlarını kullanan yetkin bir mühendis tarafından yapılmalıdır. Teklif alırken şunları sorun:
- Hangi standartlar ve hangi deprem parametreleri esas alınacak?
- Yerinde keşif ve ölçüm kapsamda mı?
- Bağlantı, taban plakası ve ankraj kontrolleri yapılacak mı?
- Raporu hangi sorumlu mühendis imzalayacak?
- Yük kapasite levhası bilgileri ve öneriler teslim edilecek mi?
Kapsamın teklif aşamasında yazılı olarak tanımlanması, sonradan sürpriz yaşamamanızı ve raporun İSG süreçlerinizde gerçekten kullanılabilir olmasını sağlar.
